Bearinx-online asberekening
Krachtige berekeningssoftware van INA/FAG - als online-versie beschikbaar voor klanten.
Deze dienst is beschikbaar voor directe klanten en verkooppartners van Schaeffler. Hogescholen en universiteiten kunnen eveneens gebruikmaken van dit aanbod.
De traditionele berekeningsprogramma's op de markt gebruiken meestal sterk vereenvoudigde berekeningsprocedures (standaardmethoden). In deze procedures worden lagers als star en geïsoleerd beschouwd in plaats van als verend op hun exacte plek in het assysteem. Gevolg is dat de scheefstand van lagers door asdoorbuiging en het verschillende veringsgedrag van wentellichamen daarbij wordt genegeerd. Ook de interne lastenverdeling in het lager – een belangrijke factor voor de vermoeidheidslevensduur – wordt meestal bij benadering berekend.
Met Bearinx-online is het mogelijk de invloed van de asdoorbuiging en het veringsgedrag op de lager te bepalen. Bij de interne lastverdeling wordt rekening gehouden met de profielgegevens van de wentellichamen en de loopvlakken. Voor de berekening van de operationele speling zijn inputwizards beschikbaar. Hierin kunt u informatie invoeren over temperaturen, toleranties en ruwheid van de ringen en de lagerzittingen. Bovendien kan een extra berekening over de stijfheid in het werkpunt worden uitgevoerd.
Bearinx-online biedt u de mogelijkheid eenassige systemen met meerdere lagers te berekenen.
Gebruiksvriendelijke interface
Bearinx-online gebruikt dezelfde berekeningsmodellen en algoritmes als de volledige versie van Bearinx, omdat beide programma's op dezelfde broncode zijn gebaseerd.

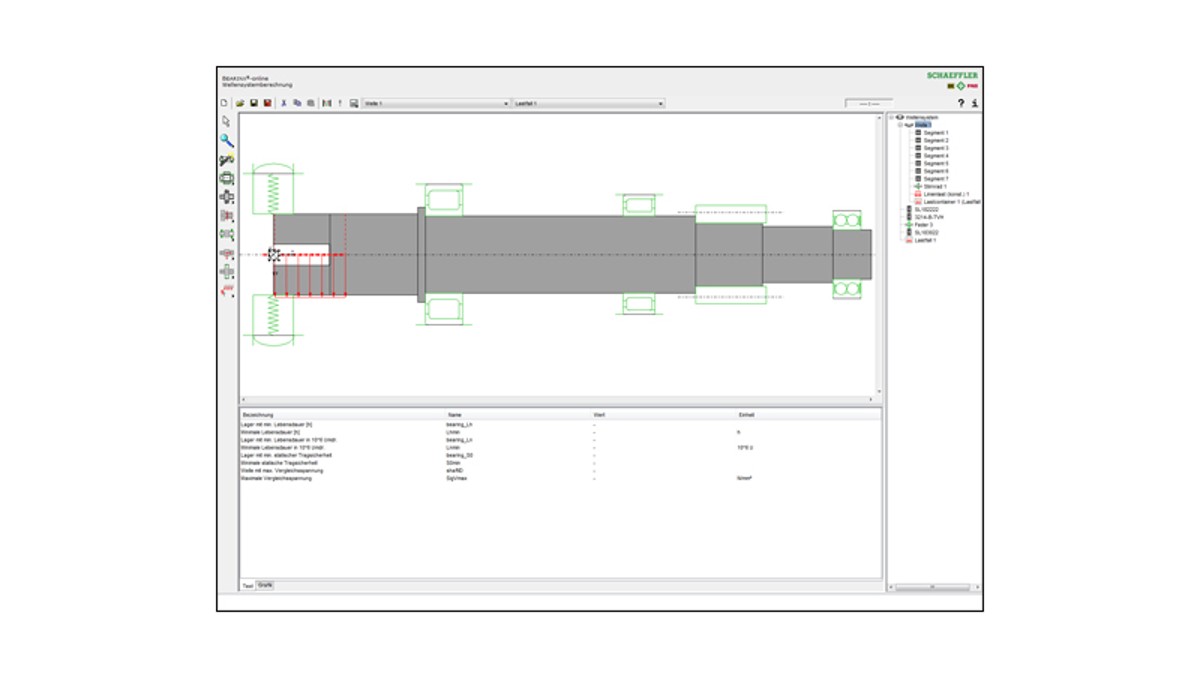

Een in Java geïmplementeerde gebruikersinterface ondersteunt u bij de invoer van de gegevens. De grafische weergave van uw constructie en de objectenboom geven u een duidelijk overzicht en vereenvoudigen de controle van de gegevens.

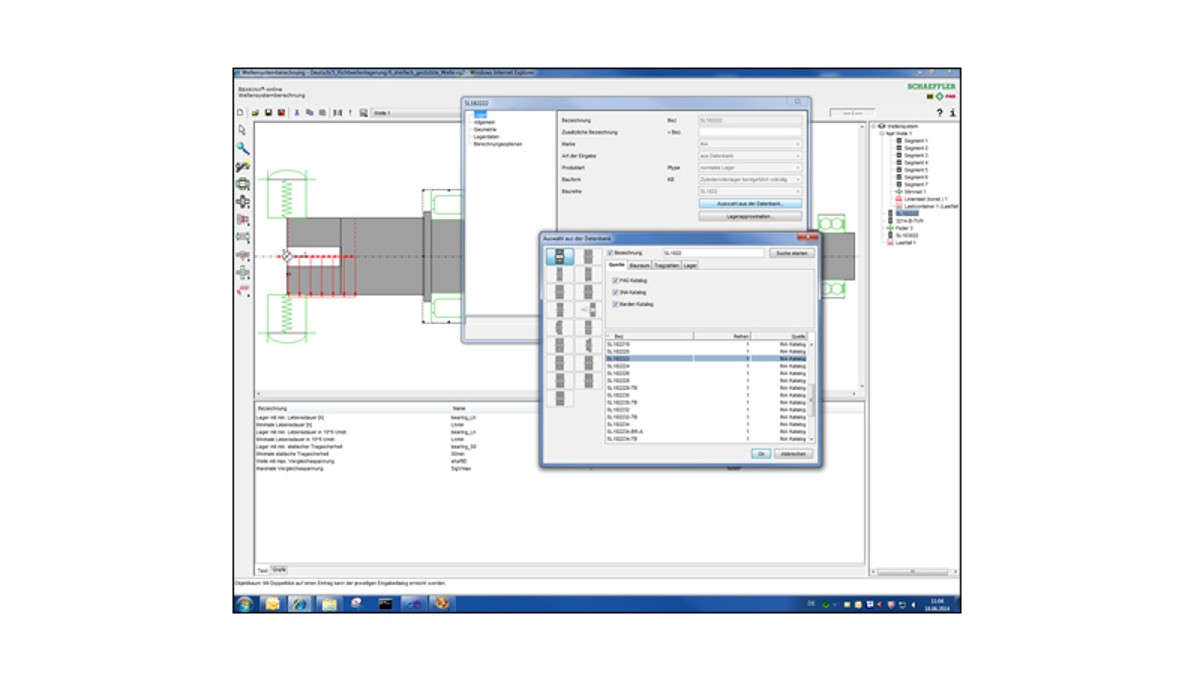

Lagers en lagergegevens uit het volledige catalogusprogramma van Schaeffler zijn beschikbaar in een geïntegreerde databank en kunnen in het model worden overgenomen. De berekeningen zelf worden door krachtige servers bij Schaeffler uitgevoerd.
Adviserende ingenieurs staan u bij
Berekeningsbestanden die u met Bearinx-online hebt gecreëerd, zijn compatibel met de volledige versie van Bearinx. Hierdoor wordt de communicatie met onze ingenieursdienst vereenvoudigd en wordt dubbel werk vermeden.
Een overzichtelijke resultatendocumentatie in HTML-formaat en de grafische weergave van de asreacties, de interne lastverdeling van de lagers en bij rollagers ook de karakteristieken voor de Hertz-druk, zorgen ervoor dat u constructievarianten vlot kunt analyseren.
Een helpsysteem en een online-tutorial maken het u makkelijk om het volledige potentieel van Bearinx-online ten volle te benutten.
Bearinx-online biedt u een gedetailleerde berekening van de gemodificeerde referentielevensduur volgens ISO TS 16281 (Engels) of DIN 26281 (Duits) op basis van de huidige technische stand.
Intensieve samenwerking
Met de ontwikkeling van Bearinx-online was het niet onze bedoeling de adviserende en berekeningsdiensten van Schaeffler bij de klant neer te leggen. Integendeel, wij willen daardoor juist nog nauwer met u samenwerken. Het is de bedoeling om samen al vanaf de vroege constructiefase een correcte eerste keuze te maken wat de lagers betreft, zodat u de ontwikkelingstijden in uw bedrijf kunt verkorten.
Contractueel geregeld gebruik
Indien u onder 'Registratie' Bearinx-online asberekening aanvraagt, start een intern besluitvormingsproces op. Wanneer dit succesvol wordt afgerond, ontvangt u een contractvoorstel.
Na ondertekening van het contract maken we een login aan en nodigen we u uit voor een eendaagse scholing aan de Schaeffler-Academy in Herzogenaurach. Aansluitend krijgt u definitief toegang tot de berekeningsmodule.
Introductietarieven
Voor de toegang tot Bearinx-online asberekening via het internet en de eendaagse scholing om u wegwijs te maken in het programma, berekenen wij de volgende tarieven:
- 1 deelnemer € 1000
- 2 deelnemer € 1800
- 3 deelnemer € 2400
- 4 deelnemer € 2800
- Alle verdere deelnemers + € 200
Er zijn geen verdere licentie- of onderhoudskosten.
De introductie voor Bearinx-online asberekening is gratis voor hogescholen en universiteiten.
Beperkingen in de klantversie
De Bearinx-online asberekening is bedoeld voor het voorlopige ontwerp van producten. Voor het definitieve ontwerp en de keuze van producten moet de betreffende Schaeffler-ingenieursdienst om advies worden gevraagd.
