Rotoras
Hoge dynamische belastbaarheid
Voor elk lageringsconcept de ideale oplossing
De lagering van de rotoras is van cruciaal belang. Hier werken onmiddellijk alle krachten die de wind genereert. De wentellagers zijn onderworpen aan sterk dynamische belastingen en bedrijfsomstandigheden. Samen met de klanten ontwikkelt Schaeffler de beste lagering voor elke situatie.
Aslagering

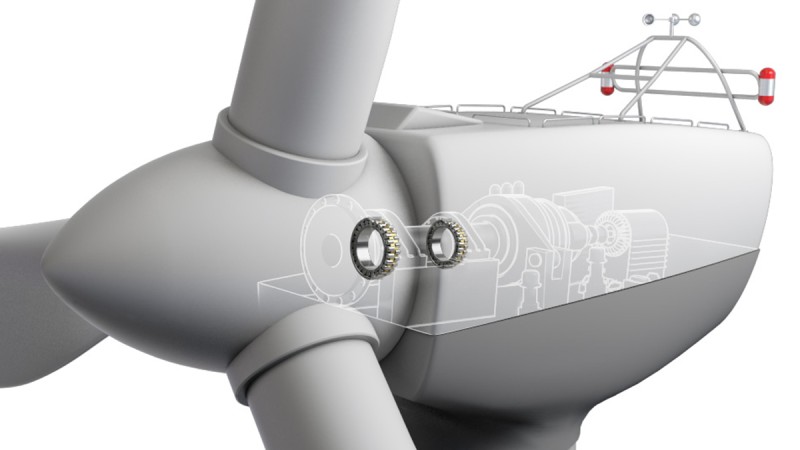

Wanneer vast- en loslagers in afzonderlijke behuizingen zijn gemonteerd, komt vanwege montage- en productie-onnauwkeurigheden naast de optredende asdoorbuiging alleen een hoekinstelbaar lager in aanmerking.

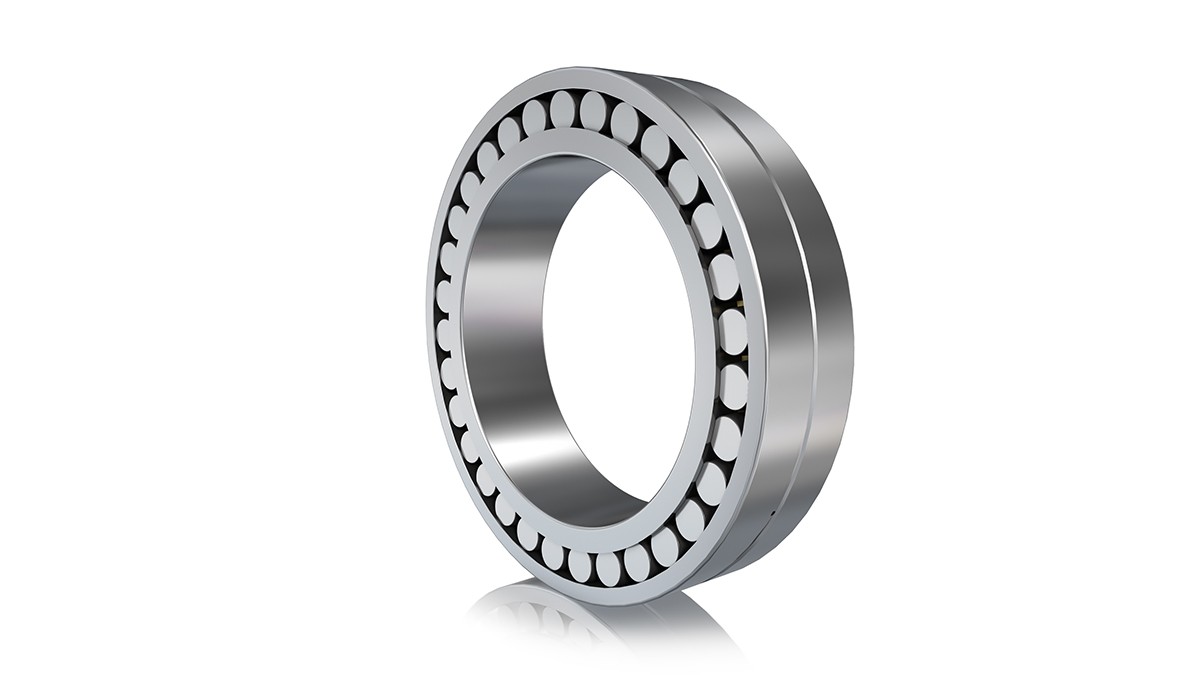

FAG-pendelrollagers (loslagers)
Voordelen
- Lange levensduur
- Geschikt voor de zwaarste lasten
- Compensatie van uitlijnfouten en asdoorbuigingen
- Eenvoudige nasmering
Kenmerken
- Massieve messing kooi
- Aangepaste lagerspeling
- Verminderde wrijving
Standaardpendelrollagers voor de loslagerpositie vindt u in onze catalogus GL1.

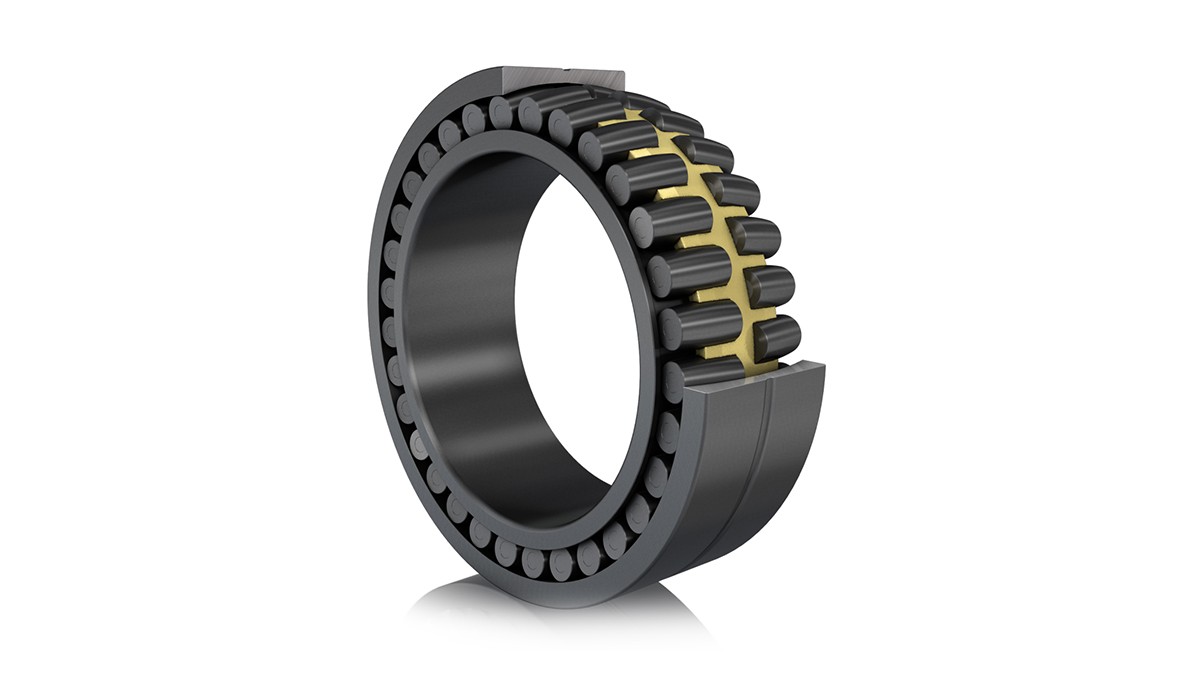

Geoptimaliseerde FAG-pendelrollagers (vastlagers)
Het vastlager wordt door de windkrachten aan zeer hoge axiaalbelastingen blootgesteld. Wij hebben onze betrouwbare standaardpendelrollagers geoptimaliseerd om beter te voldoen aan de specifieke eisen van windturbines.
Voordelen
- Verminderde trillingen in de aandrijflijn door verhoogde axiale stijfheid van de lager
- Verhoogde robuustheid van de lager door vermindering van contactdruk en slijtage
Kenmerken
Binnenconstructie geoptimaliseerd voor de toepassing
- Aangepaste lagerspeling
- Strakke osculatie
- Vaste midden-spoorkraag
- Geprofileerd wentellichaam
- X-life-kwaliteit

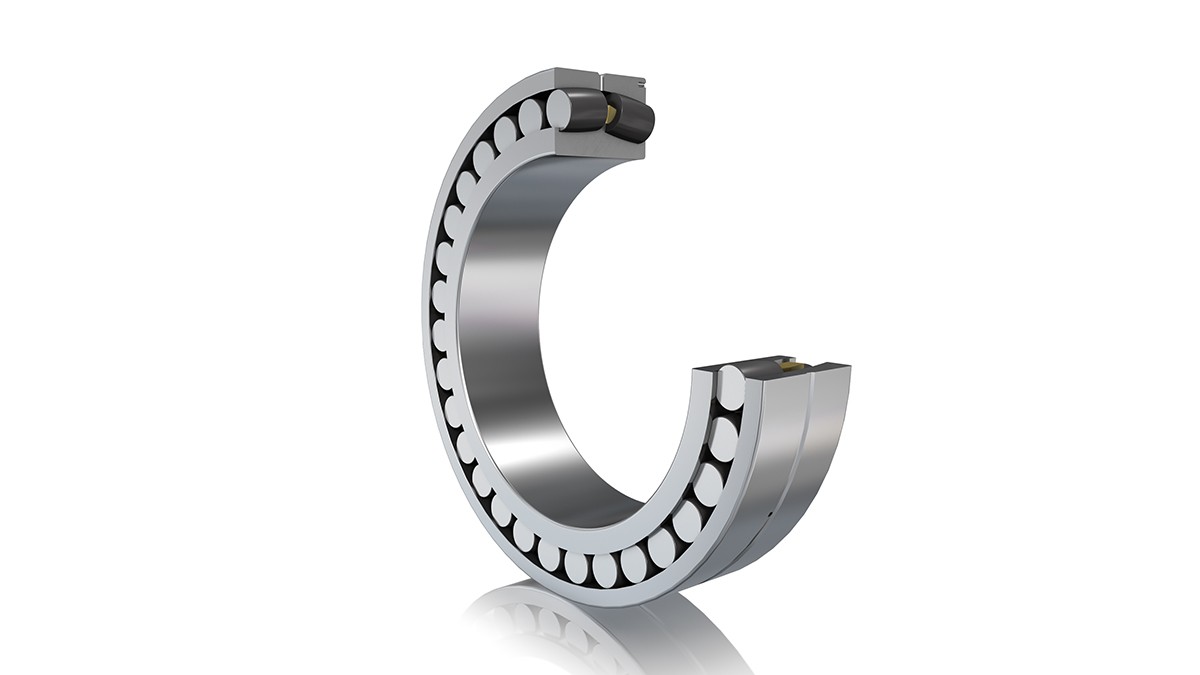

Asymmetrische FAG-pendelrollagers (vastlagers)
Asymmetrisch ontwerp voor een nog beter axiaal draagvermogen
Naast de geoptimaliseerde binnengeometrie hebben we het pendelrollager consequent verder ontwikkeld om de gebruiksduur in windturbines nog verder te verhogen. Dankzij een asymmetrisch lagerontwerp wordt het axiale draagvermogen aanzienlijk verhoogd. Het asymmetrische pendelrollager beschikt over een grotere contacthoek op de axiaal belaste lagerrij en een kleinere contacthoek op de hoofdzakelijk radiaal belaste lagerrij.
Voordelen
- Verminderde trillingen in de aandrijflijn door nog hogere axiale stijfheid van de lager
- Verhoogde robuustheid van de lagers door verdere vermindering van contactdruk en slijtage
Kenmerken
- Asymmetrische contacthoek
- Aangepaste lagerspeling
- Strakke osculatie
- Geprofileerd wentellichaam
- Vaste midden-spoorkraag
- X-life-kwaliteit
Klantspecifieke aanpassingen voor een langere gebruiksduur
Klantspecifiek ontwikkelde pendelrollagers kunnen voorzien worden van de volgende extra’s:
- Durotect B ter voorkoming van White Etching Cracks
- Triondur C ter vermindering van slijtage bij niet-optimale smering
- Aangepaste boringsdiameter voor professionele lagervervanging
- Schaeffler Wind Power Standard voor hogere betrouwbaarheid
Technische animatie 'FAG-pendelrollager – rotorlagers voor windturbines'
Naaflagering

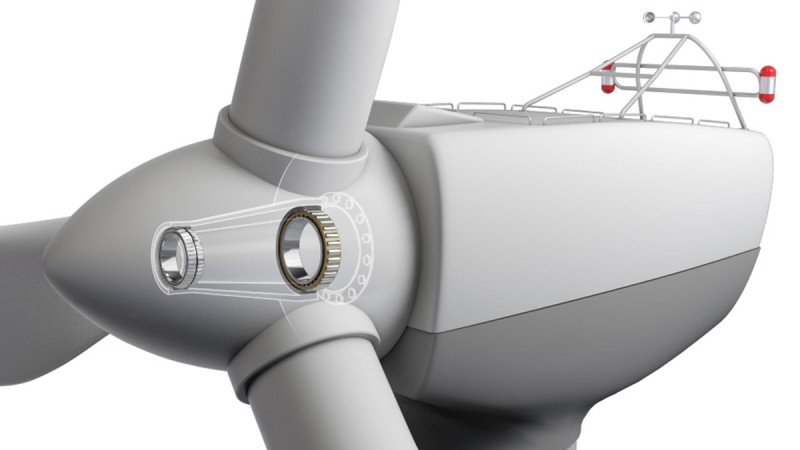

Als loslager en vastlager in een gemeenschappelijke behuizing worden gemonteerd, kunnen de lagerpassingen zeer nauwkeurig ten opzichte van elkaar worden bewerkt, zodat ook niet-hoekinstelbare lagers kunnen worden gebruikt. De vast-loslagering bestaat uit een tweerijige kegelrollager en een cilinderrollager. In de variant 'opgestelde' lagering worden twee kegelrollagers gemonteerd.

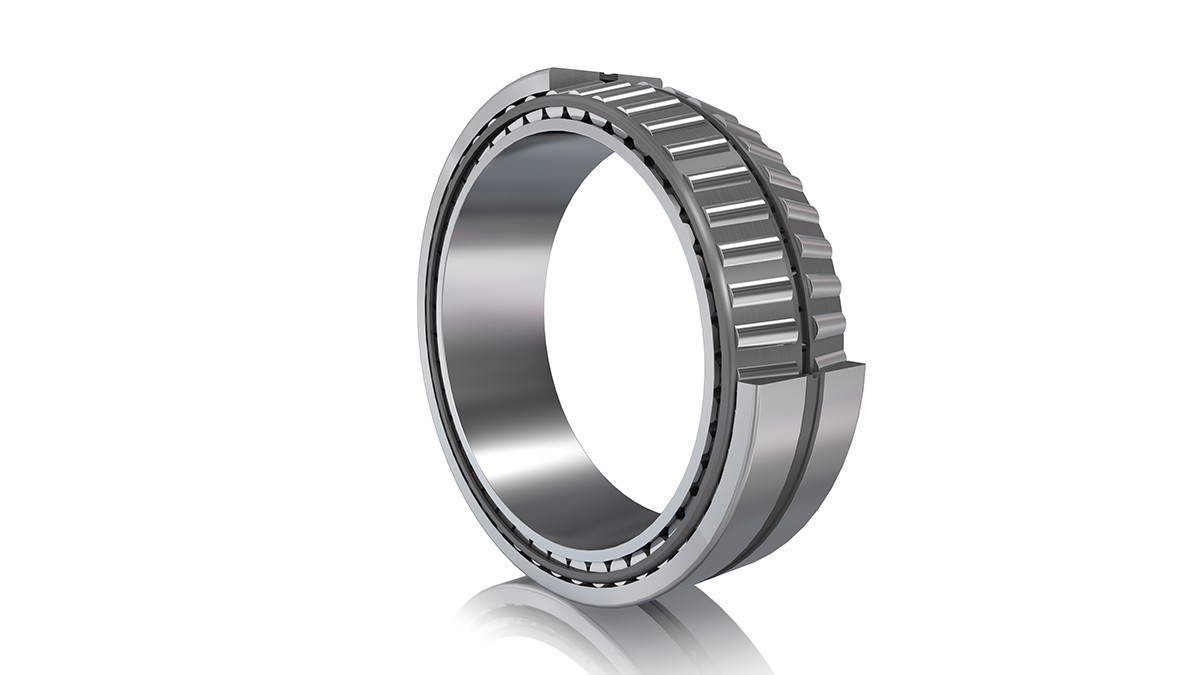

Tweerijige FAG-kegelrollagers (vastlagers)
Voordelen
- Lange levensduur
- Een hoge bedrijfszekerheid en korte montagetijd door de vooringestelde lagerspeling
- Lagerspeling en contacthoek optimaal instelbaar
- Nauwkeurige axiale geleiding van de rotor
- Compacte lageruitvoering
- Hoge belastbaarheid van het lager
- Hoge stijfheid
Kenmerken
- Binnenconstructie geoptimaliseerd voor de toepassing
- Vooringestelde lagerspeling
- Geoptimaliseerde binnengeometrie met het oog op slijtage en kantelen
FAG-cilinderrollagers (loslagers)
Voordelen
- Ideale loslager: alle axiale bewegingen vinden in het lager plaats, zonder de kinematica van het lager negatief te beïnvloeden.
- Hoog radiaal draagvermogen
- Hoge radiale stijfheid
Kenmerken
- Vooringestelde lagerspeling
- Geoptimaliseerde binnengeometrie met het oog op slijtage en kantelen

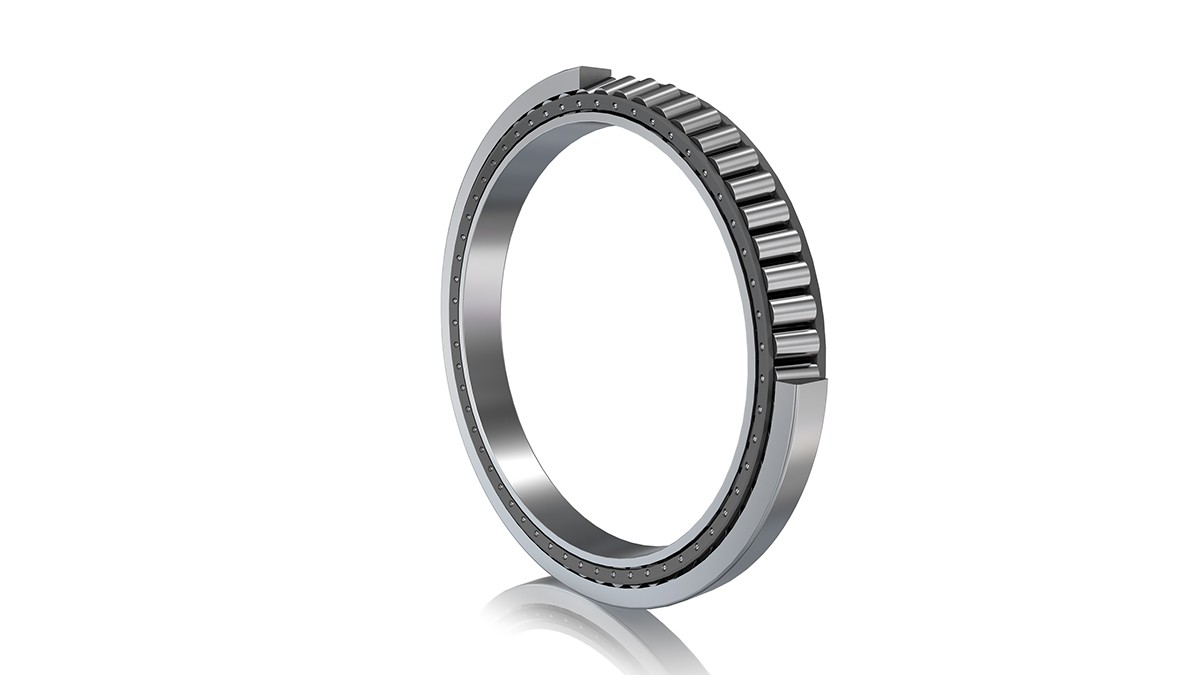

FAG-kegelrollagers (af te stellen lagering)
Voordelen
- Verminderd gewicht
- Hoge stijfheid
- Nauwkeurige axiale geleiding van de rotor
Kenmerken
- Compacte lageruitvoering
- Hoge belastbaarheid van het lager
- Contacthoek optimaal instelbaar
Tweerijig kegelrollager in O-rangschikking

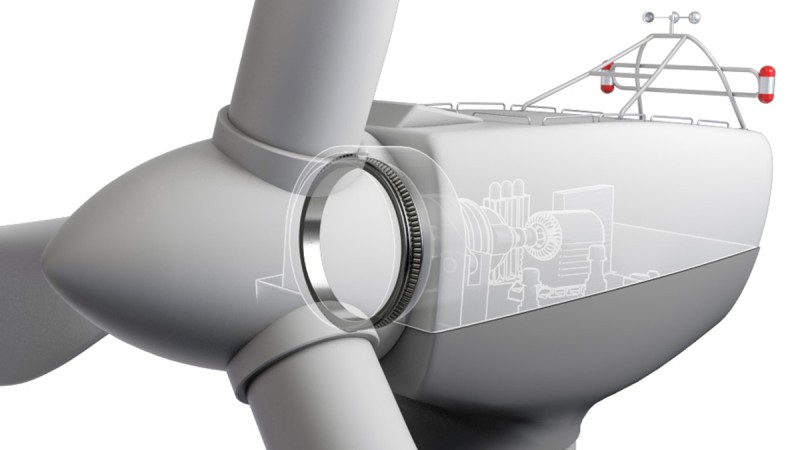

Bij het eenlagerconcept wordt de rotor alleen door een tweerijige kegelrollager in O-rangschikking ondersteund, die alle krachten en koppels opneemt. Deze grote lagers hebben een afmeting van ruim 400 mm breed en hebben een buitendiameter van ruim 3000 mm.

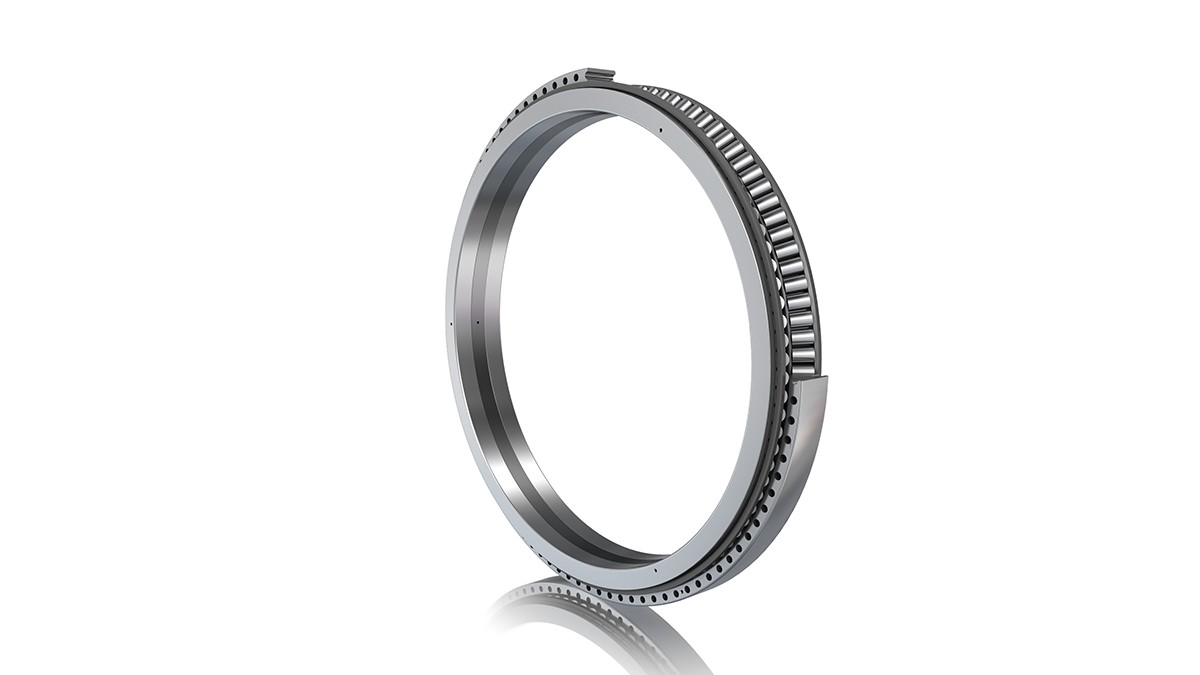

Tweerijige FAG-kegelrollagers (kranslagers)
Voordelen
- Lange levensduur
- Een hoge bedrijfszekerheid en korte montagetijd door de vooringestelde lagerspeling
- Nauwkeurige axiale geleiding van de rotor
- Ontwerp met compacte aandrijflijn mogelijk
Kenmerken
- Tweerijige kegelrollager in O-rangschikking met grote contacthoek
- Alle krachten en koppels worden door één lager opgenomen.
- Optimale instelling van de lagerspeling bij een gelijktijdig hoog koppelopnamevermogen
- Vooringestelde lagerspeling

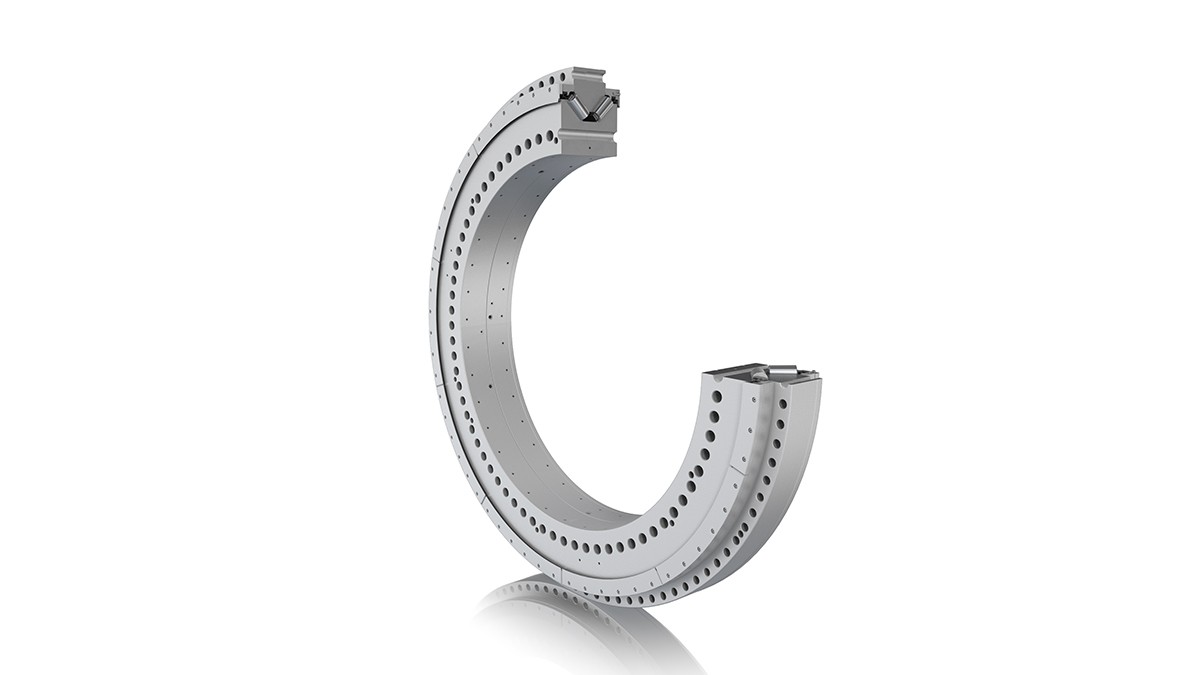

Flensgemonteerde tweerijige FAG-kegelrollager (flenslager)
Voordelen
- Lange levensduur
- Een hoge bedrijfszekerheid en korte montagetijd door de vooringestelde lagerspeling
- Eenvoudige montage door voorgemonteerde rotorlagereenheid
- Nauwkeurige axiale geleiding van de rotor
- Ontwerp met compacte aandrijflijn mogelijk
Kenmerken
- Tweerijige kegelrollager in O-rangschikking met grote contacthoek
- Alle krachten en koppels worden door één lager opgenomen.
- Optimale instelling van de lagerspeling bij een gelijktijdig hoog koppelopnamevermogen
- Voorgemonteerde lagereenheid (afgedicht en ingevet)
- Componenten gecoat tegen corrosie
